Birefringence

แผนภูมิ Michel Lévyแบบโต้ตอบและกำหนดได้โดยมีฐานข้อมูลแร่ละเอียด

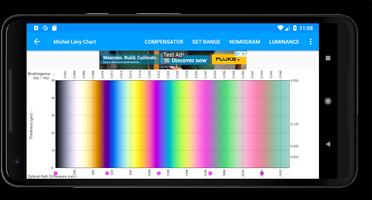

แผนภูมิสีการรบกวนแบบ Michel-Lévyแบบโต้ตอบที่มีฐานข้อมูล 562 แร่ธาตุ คลิกที่สีและความหนาของส่วนที่สังเกตได้จากนั้นการคำนวณ birefringence ของส่วนของคุณจะถูกคำนวณโดยอัตโนมัติและจะแนะนำแร่ธาตุที่เหมาะสม ช่วงของแผนภูมิสามารถตั้งค่าได้ระหว่าง 200 nm และ 2500 nm แผนภูมิสามารถชดเชยด้วย + หรือ - λ, + หรือ - λ / 4 แผนภูมิสามารถใช้เป็น Nomogram แบบดั้งเดิมหรือแสดงในโหมด "ง่าย" โดยไม่ต้องยุ่งเหยิงของเส้นเรเดียล (ซึ่งไม่จำเป็นในกราฟแบบอินเทอร์แอคทีฟอีกต่อไป) ขึ้นอยู่กับวิธีการของSørensen (2013) สีในแผนภูมิเป็นตัวแทนที่แท้จริงของสีที่เห็นที่ชิ้นส่วนตาด้วยกล้องจุลทรรศน์มากกว่า Nomograms ที่พิมพ์อยู่ในปัจจุบัน แอพนี้รวมถึงคุณสมบัติทางแสงและทางกายภาพของแร่ธาตุของผู้สมัครรวมถึง birefringence (ขั้นต่ำ, สูงสุดและค่าเฉลี่ย), การบรรเทา, ตัวละครออพติคอล, pleochroism, สีและความแตก

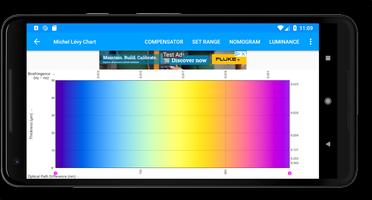

แอพนี้มีแผนภูมิสี Raith-Sørensenซึ่งเป็นแบบโต้ตอบ แผนภูมิ Raith-Sørensenเป็นตัวแทนโดยตรงของสีการรบกวนเป็นหน้าที่ของ birefringence และความหนาของตัวอย่าง (Sørensen 2013)

ยูทิลิตี้ที่มีประโยชน์สำหรับกล้องจุลทรรศน์แสงโพลาไรซ์, โพลาไรซ์, mineralogy ทางแสง, ออพติคอลความเครียดหรือใครก็ตามที่มีความสนใจในวัสดุ birefringent
